ACTIVE CROSS

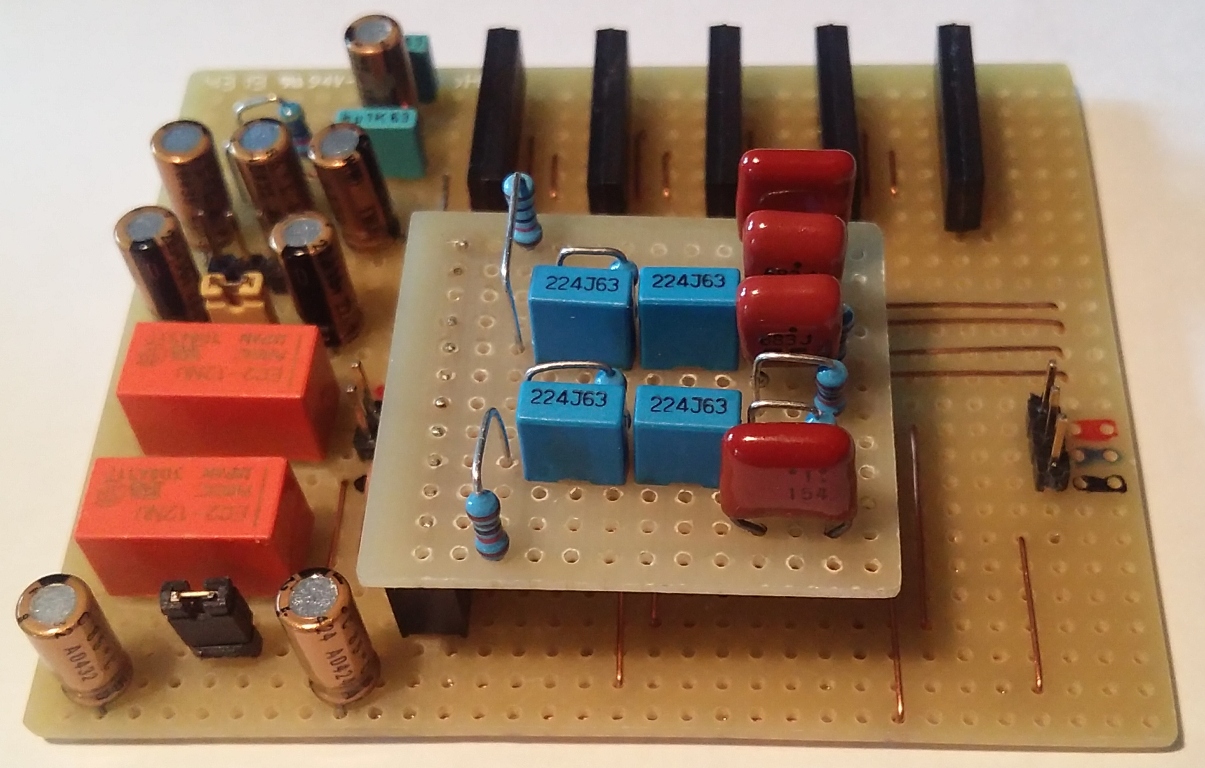

Dedicato specificatamente per l'utilizzo con il sistema indicato, grazie alla piastra contenente i tutti i componenti necessari al settagio delle frequenze d'incrocio, è possibile utilizzarlo in qualsiasi sistema a 2 vie con tagli a 12/dB/oct..
Il cross è dotato di regolazione del livello di uscita dei due canali, separatamente, e permette la regolazione continua della fase per la via bassa.
Realizzato con operazionali, è composto da un buffer in ingresso, filtro e buffer in uscita. Per la via bassa, è presente l'ulteriore stadio per la variazione della fase.
- - - - - - -
Schema crossover completo, senza alimentatore e fase -
Schema crossover pcb base - PCB base ALL - PCB base BOTTOM - PCB base TOP -
Schema pcb estraibile - PCB estraibile ALL - PCB estraibile BOTTOM - PCB estraibile TOP -
Schema pcb fase - PCB fase ALL - PCB fase BOTTOM - PCB fase TOP -
Schema pcb alimentatore - PCB alimentatore ALL - PCB alimentatore BOTTOM - PCB alimentatore TOP -
Expresspcb expresssch files (zip) -
