| Realizzato completamente con materiale riciclato, proviene da un vecchio integrato Phonola da cui ho prelevato la scheda del finale e i vu-meter.
I finali sono stati completamente modificati riducendo il numero di componenti e montando dei transistor finali più potenti. Il trasformatore da circa 200VA eroga 22+22 V AC,
e l'alimentatore si compone di 2 Condensatori di filtro Nichicon da 15000µF 50V. Il circuito di protezione/ritardo è affidato all'integrato µPC1237HA montato in una scheda separata assieme al circuito di pilotaggio dei Vu-meter.
Un piccolo circuito è montato lateralmente sulla propria aletta di raffreddamento che comprende l'alimentazione della retro illuminazione dei vu-meter. |
|
| L'unico vero cablaggio interno è composto essenzialemnte nell'alimentazione e illuminazione dei VU-meter, mentre nella parte inferiore c'è solo l'alimentazione delle schede. Particolarità: l'aletta di raffreddamento non è messa a massa, altrimenti si ha un po di ronzio... non so perchè... |
|

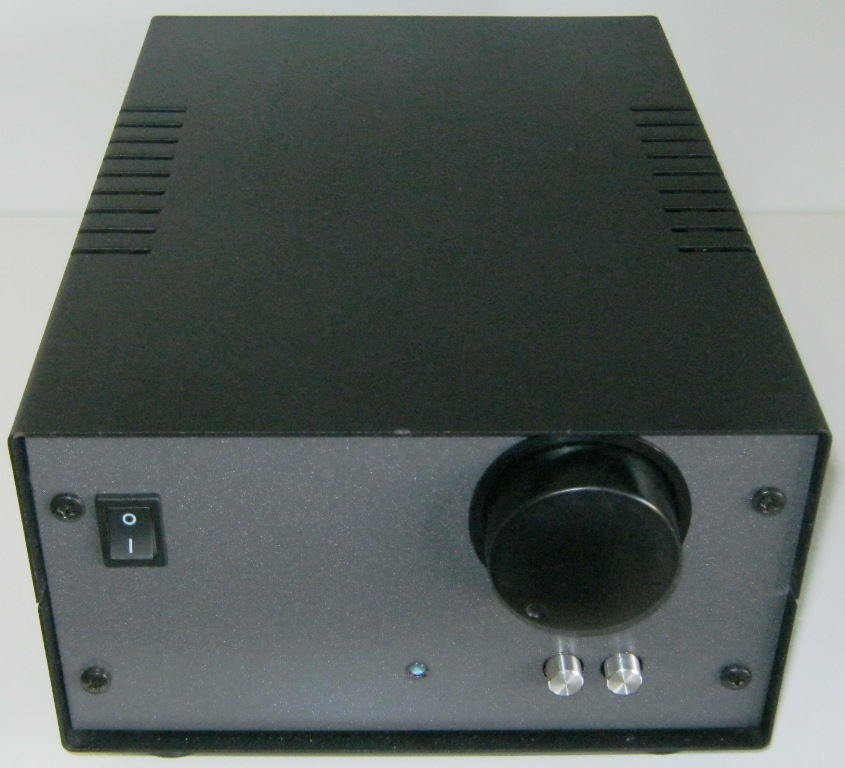

| Il preamplificatore è l'ennesima versione del
pre a 2 transistor, derivato dal Marantz model 1020. 2 ingressi e muting. |
|
Galleria di foto:  -  -  -  -  -  -  |
|
Galleria di foto:  -  -  -  -  -  -  -  |
|
Galleria di foto:  -  -  -  -  |
|
|
| Schemi: - Finale (pdf) - Device (pdf) - schema finale e device (sch) |
|
