Amplificatore Finale Pro |
 |
|
|
|
| Finale made in cina, PRO a detta del marchio, così come la potenza dichiarata, di ben 450W rms su 8 ohm (!!!). Questo esemplare guasto, mi è stato regalato da un amico che collegandolo ad un generatore di corrente in quel momento a vuoto, ha fatto esplodere condensatori di alimentazione e poco altro. All'inizio, volevo cannibalizzarlo per recuperarne i componenti buoni. Poi, dopo un primo esame, ho visto che probabilmente il guasto non era irreparabile, e nell'insieme non molto esoso economicamente. Così ho tentato di ripararlo.

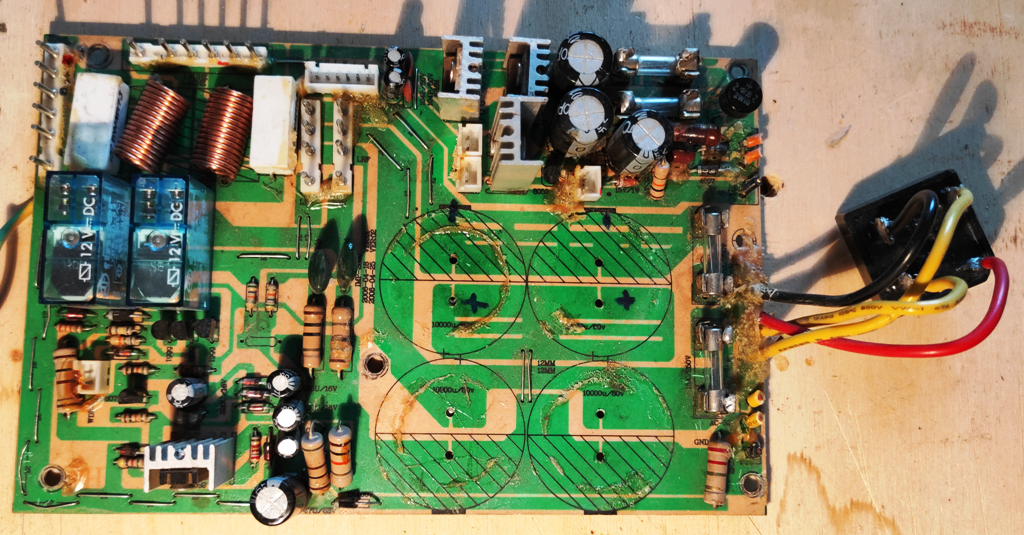

Il primo problema che si è presentato, è stata la mancanza assoluta di documentazione in rete. Niente, neanche uno schemino. Dopo aver controllato tutti i semiconduttori e accertato che erano ok, ho trovato i 4 condensatori di alimentazione esplosi, un 7815 e poco altro guasto sulla piastra alimentazione e protezioni. Una sola resistenza di emettitore, da 0,25 ohm 5W su una piastra finale.
Una volta eseguita una pulizia totale dell'intero apparecchio, controllate tutte le saldature ecc, ho iniziato a collaudare il finale riparato. Subito mi accorgo che il bias su entrambe le schede finali non sale, ed è bloccato a 0... Si, funziona. Ma i finali non sono polarizzati!
A questo punto, la parte più complessa... Tiro giù lo schema dei finali (e successivamente farò lo stesso con alimentazione, protezione, ingressi e Led VU-METER. Chiedo aiuto ad un amico ingegnere che mi aiuta nella sistemazione delle schede, per regolare il bias.
Dopo un successivo confronto, impostiamo a 3mV la tensione necessaria e misurata sulle resistenze da 0,25ohm, come il valore più corretto per polarizzare i finali.
Eseguita la modifica, rimetto l'apparecchio sotto test e finalmente riesco a rgolare il bias su entrambe le schede finali.
Come si può vedere dalle immagini, il finale è tornato quasi come nuovo e funziona correttamente.
Come ho scritto, praticamente ho ricavato un service manual dell'apparecchio. Sicuramente ci saranno degli errori sullo schema, ma di principio, l'ingegnere mi ha confermato che gli schemi sono validi.
Il lavoro svolto per ricavare gli schemi e fare la modifica per il bias, è stato un lungo (ma costruttivo) lavoro. Pertanto a chi servisse una copia, è in vendita a 15,00 €.
|
|
Galleria di foto:
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
 - |
|
|
|
|
|
|
|
