Amplificatore Finale |
 |
|
|

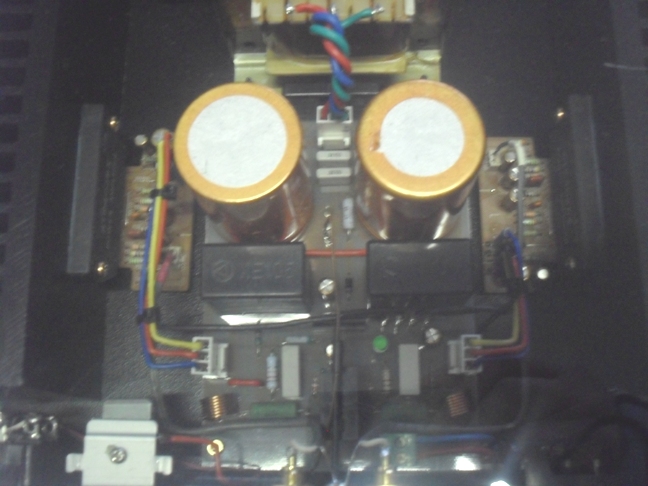

| Realizzato completamente con materiale riciclato, si compone di 2 moduli STK4036X, montati lateralmente ciascuno su un'aletta di raffreddamento in alluminio, un trasformatore Bando 27+27 V AC, 2 Condensatori di filtro ROE 10000µF 55V e un circuito di protezione/ritardo con l'integrato µPC1237HA. |
|
| Il contenitore, a parte il lato posteriore e superiore, è formato da un unica lamiera di metallo proveniente da una vecchia macchina contabile Olivetti TES501. Un profilato a U di policarbonato trasparente, forma la base, il frontale e il coperchio superiore, quest'ultimo distanziato di 5mm per permettere l'aerazione all'interno del finale. Nella parte posteriore del profilato di policarbonato, sono affogati 5 led blu ad alta luminosità che, oltre alla funzione estetica, indicano l'on del finale. Thread su CHF |
|
Galleria di foto:  -  -  -  -  -  -  -  -  - |
|
Galleria di foto:  -  -  -  - |
|
| Schemi: - elettrico (pdf) - elettrico (sch) - PCB alim. (pdf) - PCB alim. per basetta (pdf) - PCB alimentatore (pcb) - Datasheet STK4036X (pdf) |
|
|
|
|
